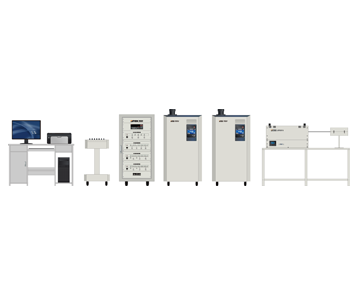

SPMK3000全自动温度检定系统

SPMK3000型智能化热工仪表检定系统(全自动温度检定系统),也即热电偶自动检定系统是由计算机、打印机、高精度数字测量表、低电势扫描开关、温控仪、油槽、水槽、管式炉、接线台、RS232-RS485接口等组成的自动测试、控制系统,是集计算机技术、微电测技术和自动测试技术于一体的新型智能化计量标准装置,用于自动检定各种工作用热电偶、热电阻,配以适当的软件可以辅助检定温度二次仪表、膨胀式温度计。检定程序及结果均符合国家有关现行计量检定规程。

产品介绍



SPMK3000型智能化热工仪表检定系统(全自动温度检定系统)是由计算机、打印机、高精度数字测量表、低电势扫描开关、温控仪、油槽、水槽、管式炉、接线台、RS232-RS485接口等组成的自动测试、控制系统,是集计算机技术、微电测技术和自动测试技术于一体的新型智能化计量标准装置,用于自动检定各种工作用热电偶、热电阻,配以适当的软件可以辅助检定温度二次仪表、膨胀式温度计。检定程序及结果均符合国家有关现行计量检定规程。

系统具有设计先进、结构合理、软件功能齐全、操作方便、界面美观大方、量值传递准确可靠、抗干扰能力强、使用灵活等一系列突出特点。系统中的检定软件及核心硬件均由我公司独立开发。

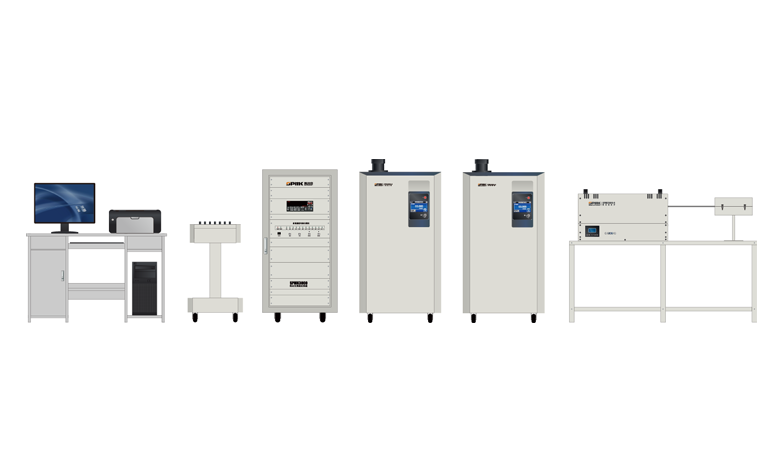

SPMK3000全自动温度检定系统

检定功能的主要特点

l  可检定SRBKNJET、短型S、短型R等分度号热电偶(级、级及T级)。检定温度点,除可使用程序自动提供默认的温度点外,还允许用户自行设置,设置范围1-8个检定点。300以下检定热电偶时可使用二等标准铂电阻取代二等标准玻璃温度计,实现自动检定。

l  可检定玻璃液体温度计、双金属温度计、压力式温度计等。

l  可检定两线制、三线制和四线制的Pt10Pt100Cu50Cu100热电阻(ABC级)。

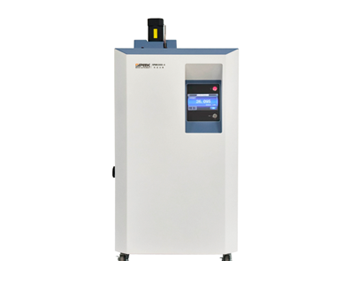

l  标配3台不同型号的控温设备,1台检定炉、1台油槽、1台水槽,可分别在3001200,90300-10105范围,保证各恒温设备在不同温区都可达到最佳的控温效果。

l  检定热电阻、热点偶时可分组检定,一批最多处理10组被检(每组最多检定支数与配套的扫描开关数量有关),检定过程中可根据情况在任意设定检定点检测任意一组,在检定量较大时可提高工作效率。

l  校验结果系统自动判定、检定结果给出合格与否,校准结果给出符合或最佳结果。

技术参数

主要技术指标

l  水槽:(-10105)(介质:防冻液)注:标配

l  油槽:(90300)(介质:二甲基硅油)

l  管式检定炉:(3001200

l  检定对象:①工业热电偶:SRBKEJNT;②工业热点阻:pt10pt100Cu50Cu100;③温度计:水银温度计、压力式温度计、双金属温度计

l  准确度等级:0.01

l  分辨力:0.1μV0.1mΩ

l  扫描开关寄生电势:<0.4μV

l  控温准确度:优于±3(管式检定炉);优于±1(水、油槽)

l  热电偶参考端补偿范围:550(分辨率0.1

l  热电偶检定炉控制能力:220V016A(可根据需要扩展)

l  控温稳定度:恒温优于0.2/10min(管式检定炉)、0.04/10min(水、油槽),水平温场:≤0.01,垂直温场:≤0.02

l  测量稳定性:测量优于0.1/1min(管式检定炉)、0.02/1min(水、油槽)

l  检定结果总不确定度:小于0.7(热电偶)、小于0.05(热电阻)

l  一次检定/校准数量:10支(最多)


执行的检定规程、校准规范

JJG141-2013《工作用贵金属热电偶检定规程》

JJF1098-2003《热电偶、热电阻自动测量系统校准规范》

JJG229-2010《工业铂、铜热电阻检定规程》

JJF1637-2017《廉金属热电偶校准规范》

JJG130-2011《工作用玻璃液体温度计检定规程》

JJG368-2000《工作用铜-铜镍热电偶检定规程》

JJG310-2002《压力式温度计检定规程》

JJG75-1995《标准铂铑10-铂热电偶检定规程》

JJG226-2001《双金属温度计检定规程》

JJF1183-2007《温度变送器校准规范》

JJG115-1999《标准铜-铜镍热电偶检定规程》

系统软件

检定系统软件是运行在中文Windows环境下的测控软件,包括热电偶检定、热电阻检定(包含一体化温度变送器)和温度二次仪表检定(选配)三大部分。

系统软件的功能

l  检定系统软件可在中文Win7/Win8/Win10等操作系统下运行。

l  检定过程的有关参数可分别显示在检定界面上的各显示表格中,直观、形象特色。

l  恒温设备控温过程自动绘制温度曲线(温度时间关系曲线)。具有自动判断温度稳定倒计时功能,能自动采集数据并自动切换到下一工作点。

l  检定数据与记录曲线可以以文件形式保存在硬盘上,检定数据自动存入数据库,可随时查询,统计,打印。

l  检定记录可以重复多次或者分次检定,可以大大的提高工作效率。

其它仪器特点

多通道低电势扫描仪特点

l  工业化化结构,抗干扰能力强。

l  优良的开关性能,开关基片采用大面积敷银材料,寄生热电势<0.4μV

l  开关接触电阻小且一致性好。

l  高可靠性,长期使用不必更换。

l  专用低电势接线端子。

l  兼容热电偶与热电阻的接线。四线制电阻测量法彻底消除外接引线电阻。

控温仪部分特点

l  自带执行机构。使用具有光电隔离功能的大功率固态继电器(SSR),控制热电偶检定炉(或恒温油槽、水槽),工作具有高可靠性。

l  PID自动控制调节参数,为精密温度控制提供了必要的基础条件。

l  完善的供电回路保护措施。高可靠性、安全性,具有高温自动报警和自处理功能。

参考端温度测量部分特点

检定廉金属热电偶(KNJE等分度号)时,允许选择参考端温度补偿功能,提供两种可选择的参考端处理方法。
